Továbbfejlesztett spirális tekercstömítés precíziós tömítési alkalmazásokhoz

A spirális tömítések típusai:

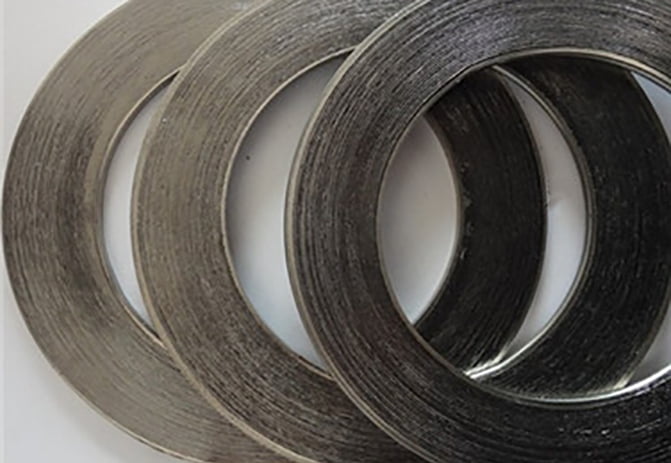

Alapvető stílusú spirális seb tömítés:

Az alapvető konstrukció, a belső és külső átmérők több töltőanyag nélküli fémréteggel vannak megerősítve, hogy nagyobb stabilitást és jobb összenyomási jellemzőket biztosítsanak

Spirális tekercstömítés belső gyűrűvel:

A tömör belső fémgyűrű kompressziós ütközőként működik, és kitölti a gyűrű alakú teret a karima furata és a belső átmérő között. Úgy tervezték, hogy megakadályozza a szilárd anyagok felhalmozódását, és minimalizálja a peremfelületek erózióját.

Spirális tekercstömítés külső gyűrűvel:

Ez egy külső gyűrű, amely pontosan központosítja a tömítést a karima felületén, további sugárirányú szilárdságot biztosít a tömítés kifújásának megakadályozása érdekében, és kompressziós ütközőként működik. Általános célú tömítés, amely sík felülettel és emelt felületű karimákkal használható, 900-as és magasabb osztályú gyűrű ajánlott

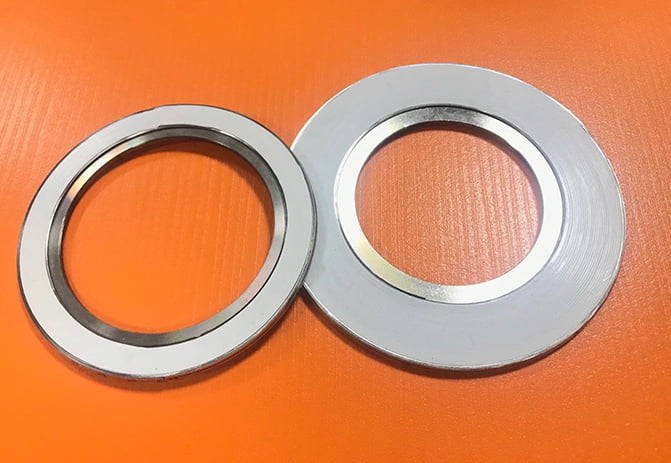

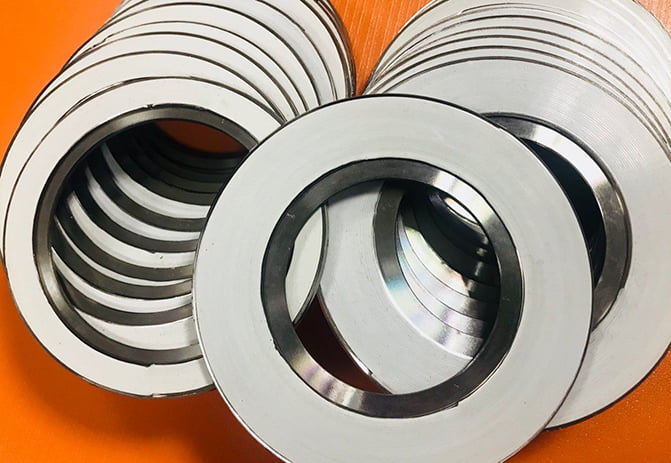

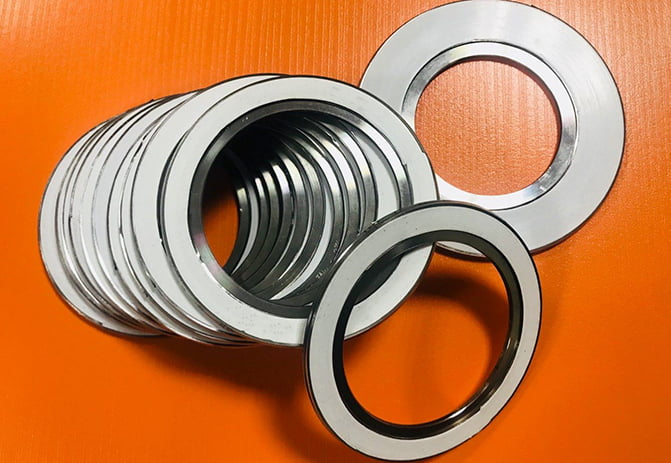

Spirális tömítés belső és külső gyűrűkkel:

Stílusú CG tömítés belső gyűrűvel, amely további kompressziókorlátozó ütközőt biztosít, és hő- és korróziógátló védelmet nyújt a tömítések tekercseinek védelme érdekében, valamint megakadályozza a karima erózióját. Alkalmas lapos felületű karimákhoz, és magas nyomású és hőmérsékletű 900-as vagy magasabb osztályú használatra ahol korrozív vagy mérgező közegek vannak. Kérésre más típusok is elérhetők.
